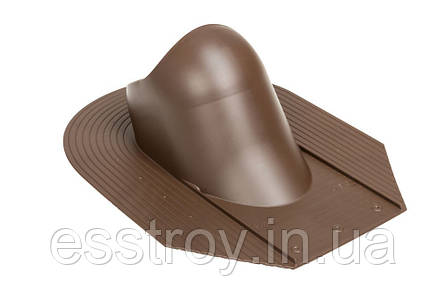

Прохідний елемент для бітумної черепиці Huopa/Slate, коричневий, VILPE

HUOPA/SLATE прохідний елемент для монтажу на скатній бітумній і сланцевій покрівлі труб і вентиляторів діаметром 110-160 мм і антенного коміра.

Розміри: ширина 389 мм, довжина 518 мм, ширина фланця 100 мм.

Комплект: прохідний елемент, шаблон і набір кріплення (саморізи 6x25 мм у колір + насадка).

Встановлюється під час монтажу покрівельного матеріалу.
Колір — коричневий, чорний, сірий, зелений. червоний, цегляний.
Максимальний кут ухилу покрівлі для труб різного діаметра:
труба Ø 110 мм - 53°*,
труба Ø 125 мм - 54°*,
труба Ø 160 мм - 49°***.
* - ухил 59°, якщо труба продовжується безпосередньо в підліжковий простір. Треба підрізати комір труби.
- ухил 77°, якщо труба не подовжується безпосередньо в підліжковий простір. Треба підрізати комір труби та комір прохідного елемента.
** — ухил 57°, якщо підрізати комір труби.
*** — ухил 52°, якщо підрізати комір прохідного елемента.

Мінімальний кут ухилу покрівлі для труб різного діаметра:
труба Ø 110 мм - 36°*,
труба Ø 125 мм - 36°*,
труба Ø 160 мм - 36°*.
* — ухил 11°, якщо розгорнути трубу на 18° градусів і підрізати комір прохідного елемента.
Ці орієнтовні.
