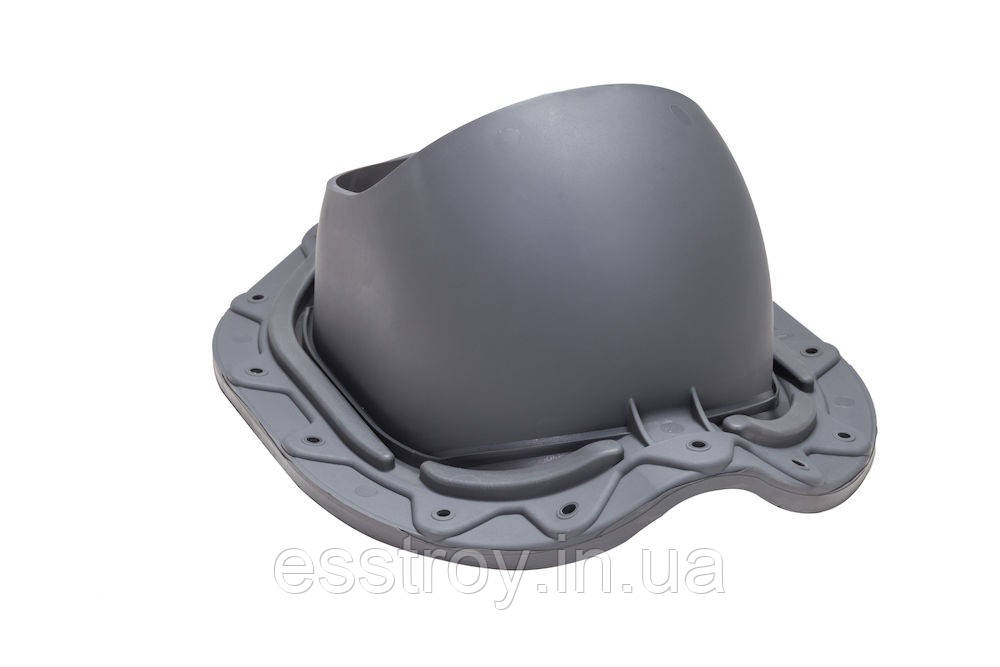

Muotokate прохідний елемент для металочерепиці коричневий, чорний, зелений, сірий, цегляний, червоний

MUOTOKATE прохідний елемент для монтажу на металевих дахах з профілем Monterrey (ширина хвилі ≈ 183,3 мм, довжина профілю min 350 мм, висота профілю ≈ 39 мм) труб і вентиляторів діаметром 110 -160 мм і антенного ворота.

Розміри: ширина 261 мм, довжина 330 мм

Колір - коричневий, чорний, зелений. сірий, червоний, цегляний.

Комплект: MUOTOKATE прохідний елемент, кільце гідрозатвори, інструкція з монтажу кільця гідрозатвори, MUOTOKATE шаблон, герметик на безуксусной основі і набір кріплення (саморізи 8x25 мм, б/ш в колір +

6х38 мм, б/ш в колір + насадка + кріпильні кліпси-8 шт.).

Встановлюється при монтажі і на готову покрівлю.

Максимальний кут ухилу покрівлі для труб різного діаметру:
труба Ø 110 мм - 50°*,
труба Ø 125 мм - 45°**,
труба Ø 160 мм - 40°***.
* - ухил 53°, якщо підрізати воріт труби.
** - ухил 48°, якщо підрізати воріт труби.
- ухил 50°, якщо підрізати воріт прохідного елементу.
*** - ухил 42°, якщо підрізати воріт труби.
- ухил 45°, якщо підрізати воріт прохідного елементу.
Дані орієнтовні. Мінімальний рекомендований кут нахилу покрівлі для монтажу 11,5°.
